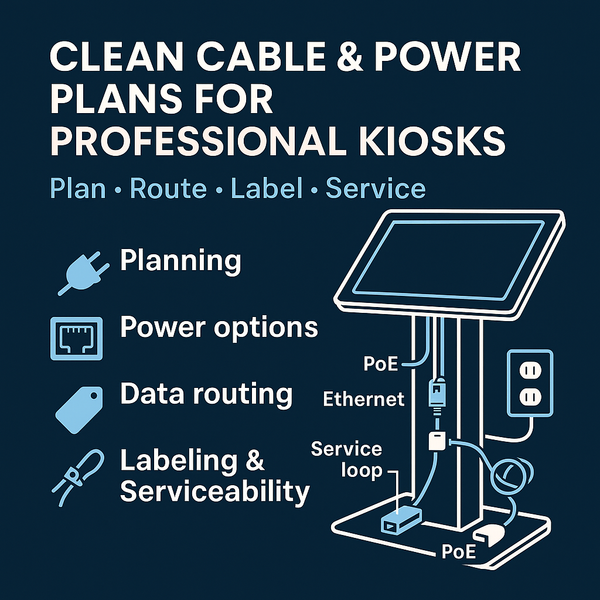

Plans de câblage et d'alimentation propres pour les bornes interactives professionnelles
Partager
Planification
Élaborez un schéma de câblage avant de percer le premier trou. Repérez les prises de courant, les ports réseau et l'emplacement des appareils. Vérifiez la compatibilité VESA et l'espacement entre le support et le mur. Prévoyez une longueur suffisante pour la maintenance et le maintien des câbles.
Options d'alimentation
Utilisez un circuit dédié pour les groupes d'écrans. Pour les appareils de comptoir, une prise encastrée derrière l'unité réduit la visibilité des câbles. Si compatible, les adaptateurs PoE (Power over Ethernet) simplifient le câblage. Vérifiez toujours la puissance nominale et la dissipation thermique du boîtier.
Routage des données
Pour l'Ethernet, faites passer les câbles par les conduits internes des supports et fixations. Pour le Wi-Fi, placez les points d'accès en visibilité directe autant que possible. Évitez les virages serrés qui sollicitent les câbles HDMI et USB. Utilisez un câble HDMI verrouillable en cas de vibrations.
Étiquetage et facilité d'entretien
Étiquetez les deux extrémités de chaque câble. Utilisez des étiquettes de couleur pour l'alimentation, la vidéo et le tactile. Prévoyez une petite boucle de service pour permettre aux techniciens de déplacer un appareil sans tout débrancher. Prenez des photos de l'installation finale et conservez-les avec le rapport d'installation.
Points de défaillance communs
Des connexions HDMI mal branchées, des hubs USB non alimentés et des câbles tordus peuvent provoquer des pertes de fonction tactile intermittentes. Les bras de fixation mobiles peuvent desserrer progressivement les connexions. Prévoyez des vérifications périodiques dans votre plan de maintenance.
Réflexions finales
Un câblage soigné améliore la fiabilité et l'image de marque. La conception doit faciliter la maintenance afin qu'un remplacement sur site ne prenne que quelques minutes au lieu de plusieurs heures.
Mots-clés : Installation, Gestion des câbles, Planification de l’alimentation, Supports VESA
Auteur : Emilio Bourdages
